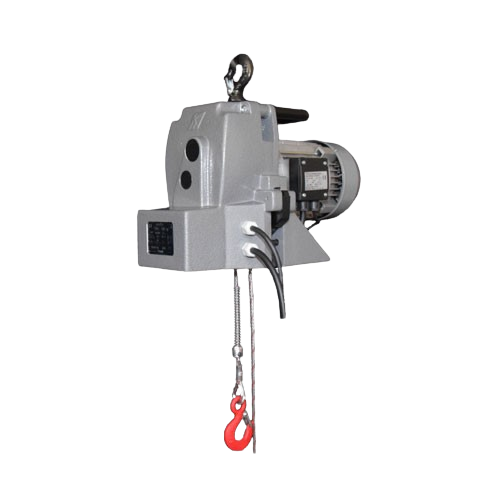

Seilwinde, 230 V, 0,5 t, Tractel, Minifor TR 50, ohne Seil (Ø 6,5 mm)
Artikelnummer: 311310/0010Beschreibung
Lieferung ohne Seil, Seil mit beliebiger Menge zubuchbar
Beschreibung:
Der TRACTEL® Minifor ist ein tragbarer elektrischer Motorseilzug zum
Heben und Ziehen mit durchlaufendem Seil, der dank seines
selbstklemmenden Antriebssystems eine beliebige Hubseillänge ermöglicht.
Das Antriebssystem besteht aus einer Seilrolle, deren Rille ein
Spezialprofil aufweist und in der das Seil unter der Wirkung der Last
durch zwei Gelenkrollen eingeklemmt wird.
Eine Vorspannfeder wirkt auf diese Rollen und sorgt für die Haftung des
Seils auf der Seilrolle auch ohne Last. Über die Wirkung der
Vorspannfelder hinaus ist die Klemmung des Seils auf der Antriebsrolle
proportional zur Last. Über die Wirkung der Vorspannfelder hinaus ist
die Klemmung des Seils auf der Antriebsrolle proportional zur Last.
Diese Konstruktion garantiert eine hohe Sicherheit unter der
Voraussetzung, dass die Anweisungen der Bedienungsanleitung im Kapitel
"Anschlagen - Montagepläne" befolgt werden.
Der Minifor-Seilzug darf ausschließlich mit dem speziellen Minifor-
Hubseil des angegebenen Durchmessers (siehe technische Daten) benutzt
werden, um eine optimale Betriebssicherheit und Effizienz zu
garantieren.
TRACTEL® lehnt jede Haftung für die Folgen einer Benutzung des Geräts
mit einem anderen als dem Minifor-Seil ab.
Jedes Minifor-Gerät wurde vor Erstauslieferung einer mit Prüfung mit
110 % der Tragfähigkeit unterzogen.
Technische Daten:
* Tragfähigkeit: 500 kg
* Hubgeschwindigkeit: 7 m/min
* Leistung: 1,1 kw
* Anlaufstrom: 16 A
* Nennstrom: 8 A
* Versorgungsspannung: 230 V
* Steuerspannung: 230 V
* Frequenz: 50 Hz
* Stahlseildurchmesser: 6,5 mm
* Stahlseildurchmesser: 0,17 kg
* Gewicht ohne Kabel: 32 kg
* Gewicht des Umlenkrollen-Bausatzes: + 10 kg
* LpA Db: 78 A
* LWA dB: 90 A
Seillänge:
Minifor-Seil 20 m, d=6,5mm, inkl. Haken - 311395/0023
Minifor-Seil 40 m, d=6,5mm, inkl. Haken - 311395/0024
Minifor-Seil 60 m, d=6,5mm, inkl. Haken - 311395/0025
Daten
|
GEWICHT |
32,00 kg |
|---|---|
|
LÄNGE |
495,00 mm |
|
BREITE |
425,00 mm |
|
HÖHE |
225,00 mm |
|
Geräteart |
Seilwinde |
|
Marke |
Tractel |
|
Hebeleistung |
500,00 kg |
|
Typ |
Minifor TR 50 |
|
Antriebsart |
elektrisch |
|
Seildurchmesser |
6,50 mm |
|
Spannung |
230,00 V |
