Beschreibung

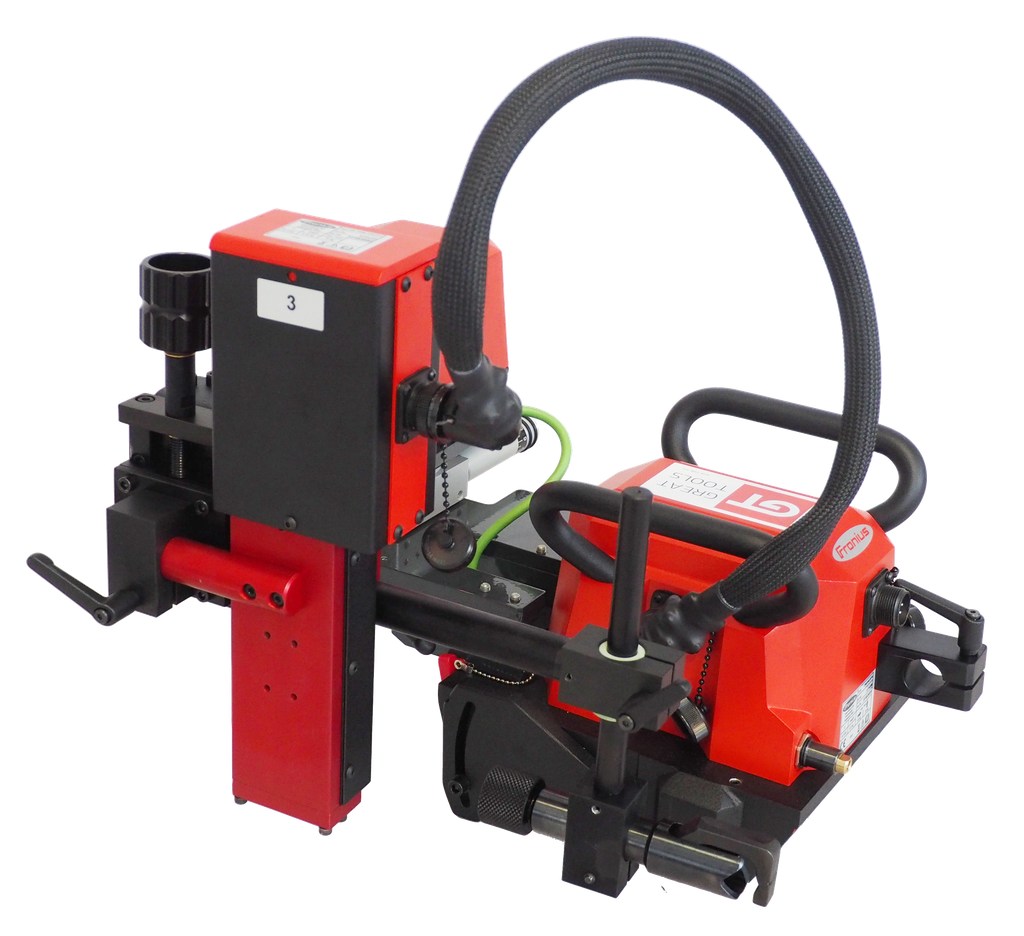

FlexTrack 45 Pro / FMS , AVC
Schienengeführtes Schweissfahrwerk für mechanisiertes Orbitalschweissen
inkl. FMS 100 für AVC- Regelung.
SCHWEISSPROZESSE: MIG-MAG / CMT
FMS 100
Motorisierte Linearschlitten mit Servomotor zur raschen und exakten
Positionierung des Schweißkopfes.
Auch als AVC- oder Pendelachse einsetzbar.
AVC
Automatic Voltage Controll
automatische Höhenregelung des Schweißbrenners über die Schweißspannung.
Achtung:
AVC funktioniert nur in Verbindung mit einer TPS 500i Stromquelle
mit eingebautem Interface !
Der kompakte Schweißtraktor bietet ein breites Spektrum an
Anwendungsmöglichkeiten. Je nach Anforderung kann zwischen drei
verschiedenen Schienentypen ausgewählt werden. In Branchen, wo
Oberflächengeometrien variieren, zum Beispiel im Schiffs- oder
Behälterbau, eignen sich FlexTrack 45 Pro Schweißtraktoren perfekt für
den universellen Einsatz.
Lieferumfang:
Fahrwerk Flextrack 45 PRO
Steuerbox mit Netzkabel (3 m)
Fernbedienung FRC-45 Basic
Pendelung FOU 30/ML10/linear
FMS 100/ML15/SE/ACC
Manueller Drehversteller, Dreh und Schwenkeinheit MDV 100/140 H
Verbindungskabel zur Fernbedienung 10 Meter
Verbindungskabel zur Steuerbox (10 m)
Verbindungskabel zur Stromquelle (10 m)
Verstelleinheit vert. FGU 9/SD28
FTH 18/D16-25 f.Brenner 16-25mm
Verbindungskabel CANopen 5m
Halterung für Brennerschlauchpaket
Transportbox
Werkzeugset
Technische Daten:
Netzspannung: 115/230 V
Versorgungsspannung: 24 VDC
Verfahrgeschwindigkeit horizontal: 5-300 cm/min
Verfahrgeschwindigkeit vertikal: 5-250 cm/min
Max. Belastung horizontal/vertikal: 45/30 kg
Technische Daten Pendelung:
Pendelgeschwindigkeit: 5-400 cm/min
Pendelweg: 2-30 mm
Offset: 0-50 mm
Verweilzeit: 0-3 Sek.
Daten
|
GEWICHT |
23,00 kg |
|---|---|
|
LÄNGE |
82,00 cm |
|
BREITE |
49,00 cm |
|
HÖHE |
32,00 cm |
|
Geräteart |
Schweißfahrwerk |
|
Marke |
Fronius |
|
Schweißart |
MIG/MAG |
|
Typ |
Flextrack 45 pro |
|
Antriebsart |
elektrisch |
|
Spannung |
230,00 V |
