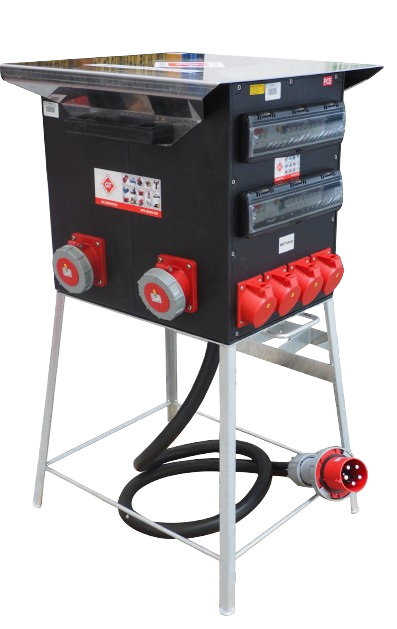

Bodenvert. 400V L+N+HS 125A/2xCEE5x63A, 4xCEE5x32A, 1xCEE5x16A, 4x230V SSD FI-B
Artikelnummer: 341118/0006Beschreibung
Vollgummiverteiler Modell Kombi IP54
2x ZIRL Rücken an Rücken
mit feuerverzinktem Tragegestell
Eingang:
3m Kabel H07RN-F 5G35mm2 m. Stecker 125A 5p 400V
1x Erdungsschraube M8
2xCEE-Steckd. 63A 5p 400V abges. ü. 2xLS 63A 3p+N D (LS vor FI)
4xCEE-Steckd. 32A 5p 400V abgesichert ü. 4xLS 32A 3p+N C
1xCEE-Steckd. 16A 5p 400V abgesichert ü. 1xLS 16A 3p+N C
4xSK-Steckdose 16A 250V IP54 abgesich. über 4xLS 16A 1p+N C
2xFI 63A/4/0.03A (TYP B 63AT) digital über 2xCEE 63A Ausgänge
2xFI 63A/4/0,03A (TYP B 63AT) über 4xCEE 32A Ausgänge
vorgesichert mit 2xLS 63A 3p+N C
1xFI 63A/4/0,03A (TYP B 63AT) über 1xCEE 16A und 4xSSD Ausg.
vorgesichert mit 1xLS 63A 3p+N C
Eingangsseitige Vorsicherung 125A NH00 vor LS-Automaten
1xHauptschalter 125A rot/gelb nach NH-Trenner über alle Ausgänge
Leitungsschutzschalter und FI Fabrikat Eaton, Siemens,ABB ÖVE / VDE
Verteiler anschlussfertig verdrahtet
Anschlußleitung Phasen direkt auf NH00, Nulleiter auf
IK 51qmm und PE auf 1xIUSLKG 35qmm aufgelegt
NH-Trenner im Verteilerinneren verbaut
Daten
|
GEWICHT |
84,00 kg |
|---|---|
|
LÄNGE |
580,00 mm |
|
BREITE |
630,00 mm |
|
HÖHE |
1.135,00 mm |
|
Geräteart |
Bodenverteiler |
|
Ausführung |
FI-B |
|
Ausgang |
16A |
|
Spannung |
400,00 V |
|
Stromstärke |
125,00 A |
