Beschreibung
Technische Daten:
Höhe: 40 mm
Länge L, L1: 932 mm
Antriebsvierkant Nenngröße: 25 mm
Antriebsvierkant: 1 Zoll
Arbeits/Messbereich Nm min/max: 7502000 Nm
Entfernung Griffmitte Drehpunkt: 2213 mm
Abstand Gehäuse Vierkantmitte: 30,0 mm
Länge Dremo mit Rohr: 2353 mm
Länge Aufsteckrohr: 925 mm
Länge Aufsteckrohr 2: 745 mm
Aufsteckrohr J/N: J
Skaleneinteilung: 50 N·m
Gewicht kg: 12,0 kg
Eigenschaften :
* Kontrollierter Schraubenanzug im Bereich von 750-2000 N·m
* Einsatz in fast allen industriellen Fertigungsbereichen
* Klassifiziert nach DIN EN ISO 6789:2003 Typ II Klasse A, mit einem
rückführbaren Werkszertifikat. Kalibriert auf eine zulässige Abweichung
von +/- 3 % und besser. Die Vorgabe der Norm (+/- 4 %) wird zu Ihrer
Sicherheit übertroffen
* 1 Vierkantantrieb mit Stiftsicherung DIN 3120 - B 25, ISO 1174
* Automatische Kurzwegauslösung mit fühlbarem und hörbarem Signal

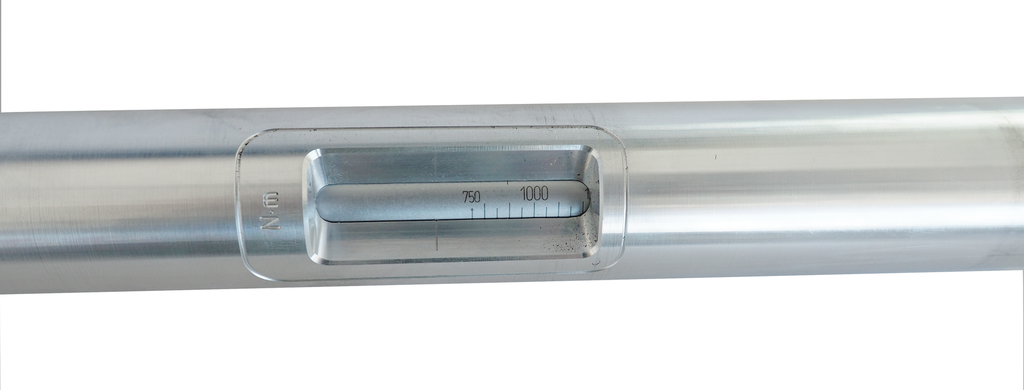

* Einfach-Skala mit einer Skalenteilung von 50 N·mTechnischer
Vorteil/Funktion:
* Leicht und robust (da Gehäuse aus einer Aluminiumlegierung gefertigt),
sehr werkstattfreundlich
* Keine Wertverschiebungen und Beeinflussung der Genauigkeit durch
beidhändiges Arbeiten oder Betätigung außerhalb des Griffes (wie bei
herkömmlichen Drehmomentschlüsseln). Sowohl Antriebsvierkant als
Drehpunkt liegen in einer Achse dadurch hohe Anwendungssicherheit,
verlängerbar um Arbeitsbelastung des Anwenders zu reduzieren
* Extrem geringer Verschleiß durch Kräftereduzierung in einer
einzigartigen Hebelmechanik
* Geschmiedete Hebelkette aus gruppeneigener Qualitäts-Schmiede
* Höchste Präzision auch bei starkem Dauergebrauch
* Lange Lebensdauer und hohe Standzeiten
* Einfache Bedienung - schneller und sicherer Drehmomentanzug
' Angenehme Einstellung durch formschönen, unverlierbaren Verstellknopf
am Griffende
* Einfach- und Doppelvierkant für den kontrollierten Rechts- bzw.
Linksanzug
Zubehör (optional):

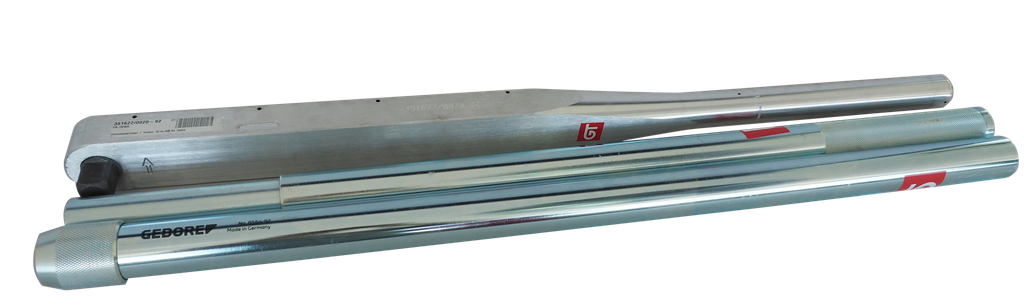

1 Stück Verlängerungsrohr für Drehmomentschlüssel E/EK/F (mit
Spannmutter), 925mm, Gedore
1 Stück Verlängerungsrohr für Drehmomentschlüssel E/F (nur
Verlängerung), 745mm, Gedore
Daten
|
GEWICHT |
21,00 kg |
|---|---|
|
LÄNGE |
1.998,00 mm |
|
BREITE |
60,00 mm |
|
HÖHE |
40,00 mm |
|
Geräteart |
Drehmomentschlüssel |
|
Marke |
Gedore |
|
Aufnahme |
1" Vierkant |
|
Drehmoment |
750,0 - 2000,0 Nm |
