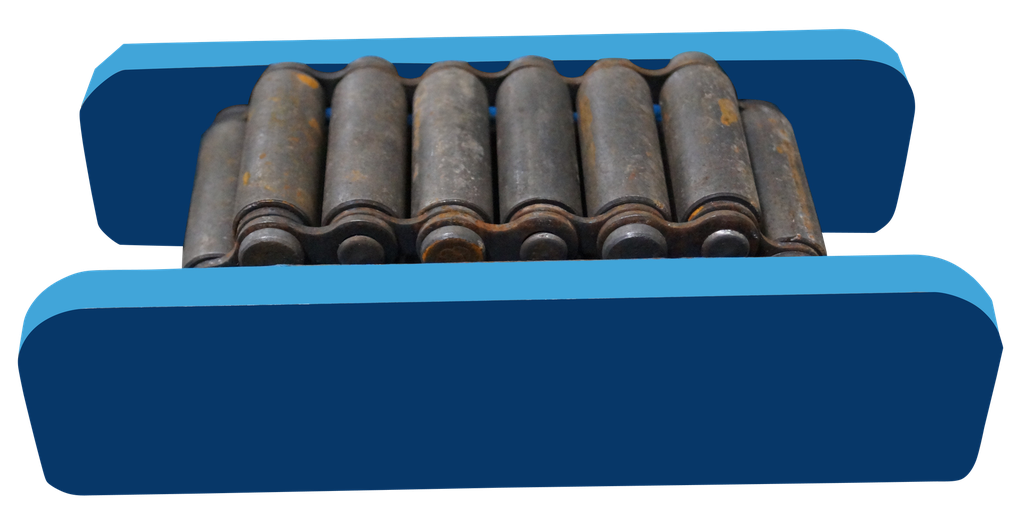

Panzerrolle/Wälzwagen, 210 x 100 mm, h= 63 mm, 10 t, Baureihe C
Artikelnummer: 371910/0028Beschreibung
Anwendungsbereiche:
* für kurze Transportwege
* transportieren mittelschwerer Lasten z.B. in Öfen, von technischen
Einrichtungen, für Betonverschalungen, in der Lagertechnik
* kann an die Last angeschweißt werden
* bei geringsten Einbauabmessungen einsetzbar
Hauptmerkmale:
* stabile, solide Grundkonstruktion
* niedrigste Bauhöhe mit toleriertem Höhenmaß,
Baureihen .. B + … C höhengleich
* kann gegebenenfalls an die Last geschweißt werden
* Modell C-H (mit gehärtetem Mittelsteg) wird verwendet, wenn der
Wälzwagen unter hoher Last für längere Zeit nicht bewegt wird. Hierdurch
wird ein Eindrücken der gehärteten Stahlrollen in den standardmäßig
ungehärteten Mittelsteg verhindert und ein gleichmäßig geringer
Rollwiderstand sichergestellt
* Modell C-H-50CrV4 (Rollenmaterial 50CrV4) wird empfohlen, wenn die
Gefahr einer kurzfristigen Überlastung jenseits der angegebenen
Tragfähigkeit der Wälzwagen nicht ausgeschlossen werden kann bzw.
wahrscheinlich ist
Gebrauchshinweise:
* bei längeren Stillstandzeiten (diskontinuierlichen Transporten)
Modelle mit gehärtetem Mittelsteg wählen
* Im Falle möglicher Überbelastungen höherwertiges Rollenmaterial 50CrV4
verwenden
* Maximale Verschiebegeschwindigkeit: ≤ 5 m/min.
Höhe auf Wunsch weiter reduzierbar
* Der Rollwiderstand beträgt bei den Modellen I-IIIv je nach Fahrbahn 7
– 5 %, bei größeren Modellen 5 – 3 % der Gesamtlast
Wälzwagen Baureihe C Mod.1 Tragkr.100kN
Daten
|
GEWICHT |
5,00 kg |
|---|---|
|
LÄNGE |
210,00 mm |
|
BREITE |
105,00 mm |
|
HÖHE |
60,00 mm |
|
Geräteart |
Wälzwagen |
|
Hebeleistung |
10000,00 kg |
|
Breite |
100,00 mm |
|
Höhe |
63,00 mm |
|
Länge |
210,00 mm |
