Beschreibung
sie zum Heben, Wenden und Ziehen von Blechen, Trägern,
Stahlkonstruktionen usw. geeignet.

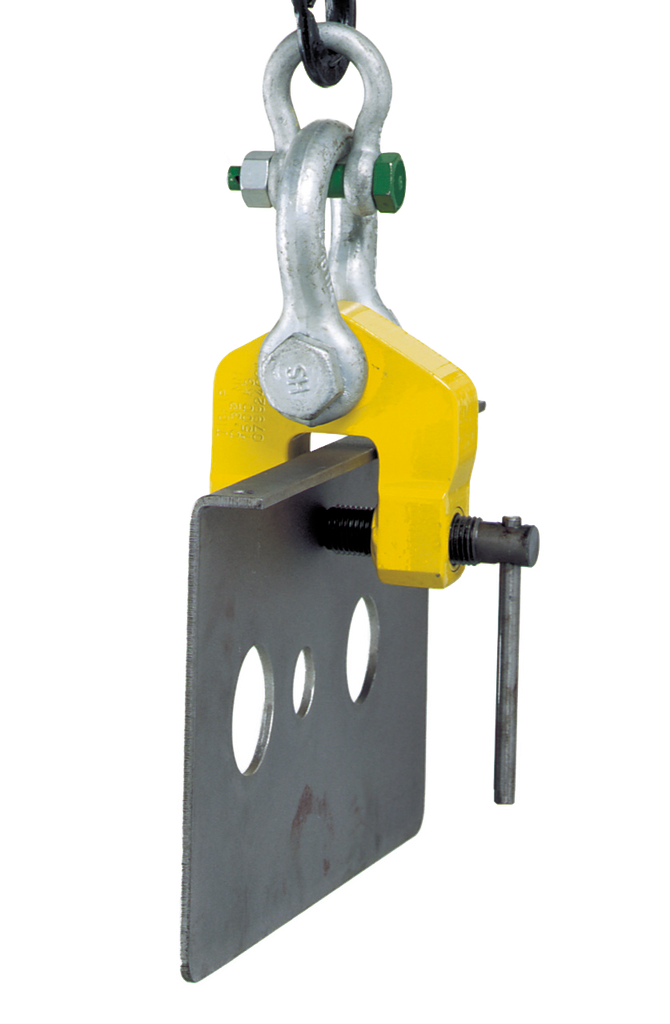

Beim Einsatz muss darauf geachtet werden, dass die Klemme mittels der
Gewindespindel handfest am Transportgut angezogen ist. Mit Beginn des
Kranzuges stellt sich durch die schwenkbar gelagerte Palle eine
Verkantung ein, die eine hohe Klemmung bewirkt (siehe Funktionsskizze).

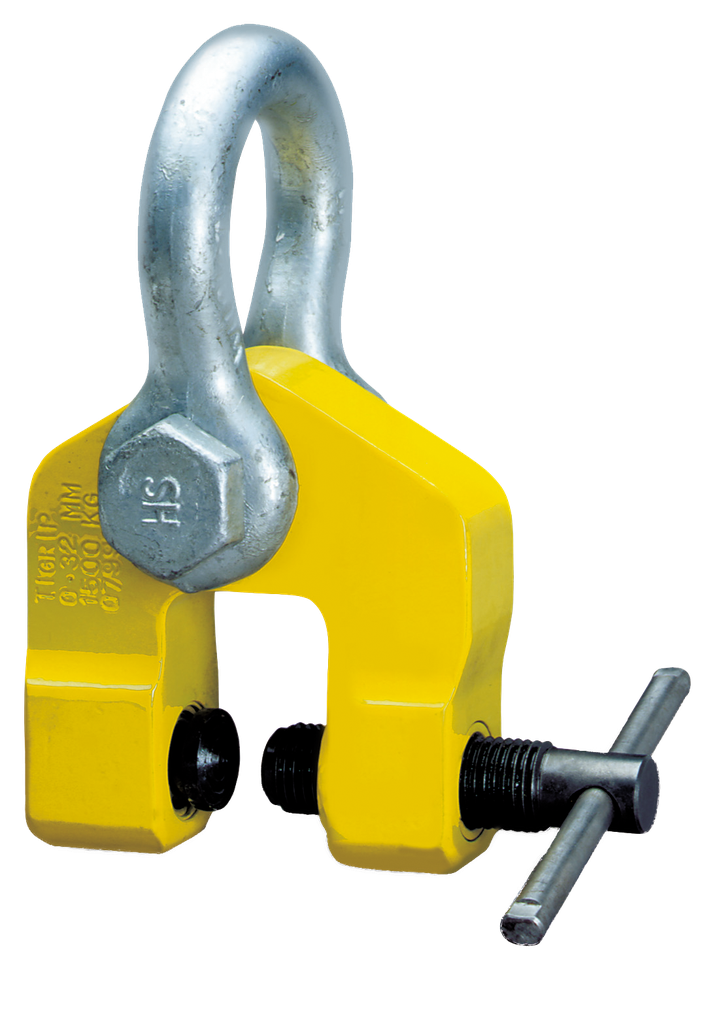

Schraubklemme für Vertikal-und Horizontalzug
Modell TSH
Greifbereich 0 - 80 mm
Tragfähigkeit 5000 kg
Info Oberflächenhärte des Transportgutes
(siehe Datenblatt)

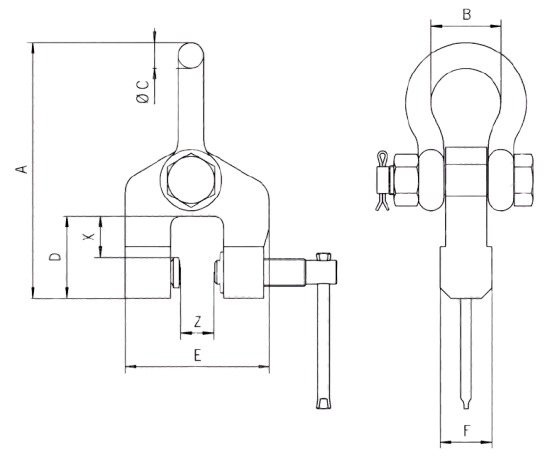

Abmessungen
A (mm) 470
B (mm) 130
D (mm) 135
E (mm) 225
F (mm) 72
X (mm) 50
Ø C (mm) 50
Daten
|
GEWICHT |
27,60 kg |
|---|---|
|
LÄNGE |
470,00 mm |
|
BREITE |
240,00 mm |
|
HÖHE |
160,00 mm |
|
Geräteart |
Hebeklemme |
|
Marke |
YALE |
|
Hebeleistung |
5000,00 kg |
|
Typ |
TSH |
⚠️ Technische Daten ohne Gewähr
