Beschreibung

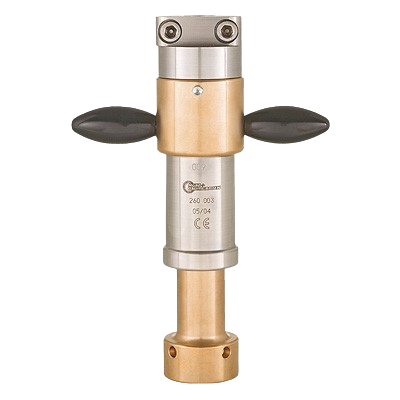

„Perfekt"-3
zum Aufschrauben mit Rp 1 1/4" I-Gewinde einschl. Dichtungen bis 80 °C
für Bohrungen 1" – 3"
für glatte Bohrstangen, Ø 25 mm und 20 mm A-VK.
empfohlener max. Arbeitsdruck = 8 bar
für Hand- und Motorantrieb
Produktbeschreibung:
Der „Perfekt"-3 dient zum Anbohren von Rohrleitungen bis zu einer
Bohrdimension DN 80, in Verbindung mit dem Säulenständer (Best.-Nr.: 266
150) bis zu einer Bohrdimension DN 150. Bei Anbohrungen mit unserem PE-
Anbohrsystem Art.-Nr.: 345 bis zu einem Fräser-Ø 172 mm (Abgang Ø 225
mm) auch ohne Säulenständer. Weiterhin zum Sperren von Rohrleitungen 1"
bis 2 1⁄2" mit unserer Schleusensperrvorrichtung Art.-Nr.: 351.
Die Medienbeständigkeit, vor allem der Dichtungen, muss geprüft werden.
Die NBR-Dichtungen sind für den Einsatz im Erdgas sowie im Wasser (max.
Temp. 80 °C) geeignet. (Ggf. können Dichtungen für weitere Medien
geliefert werden.)
Funktionsbeschreibung:
Die Befestigung des „Perfekt"-3 erfolgt durch Aufschrauben des G 11⁄4"
Innengewindes auf der Geräteunterseite. Die Bohrstange wird über die
Spannklaue geklemmt. Bei geklemmter Bohrstange wird über den
Bohrstangenvierkant die Drehbewegung der Bohrstange erzeugt und über
die
Ballengriffe der Vorschub gegeben.
Daten
|
GEWICHT |
100,00 kg |
|---|---|
|
LÄNGE |
160,00 cm |
|
BREITE |
37,00 cm |
|
HÖHE |
60,00 cm |
|
Geräteart |
Anbohrgerät |
|
Marke |
Hütz |
|
Typ |
Perfekt 3 |
|
Anwendungsbereich |
bis DN 80 mm |
