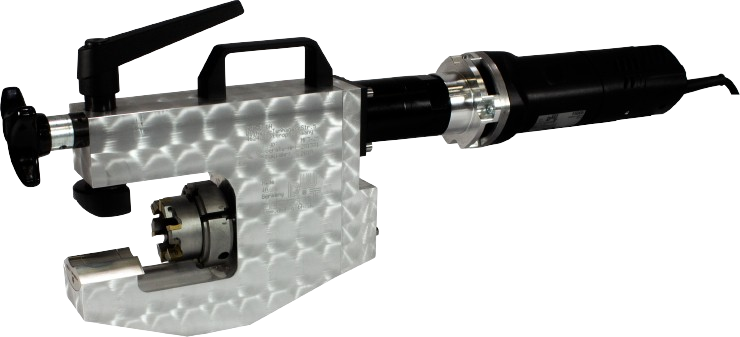

Beschreibung

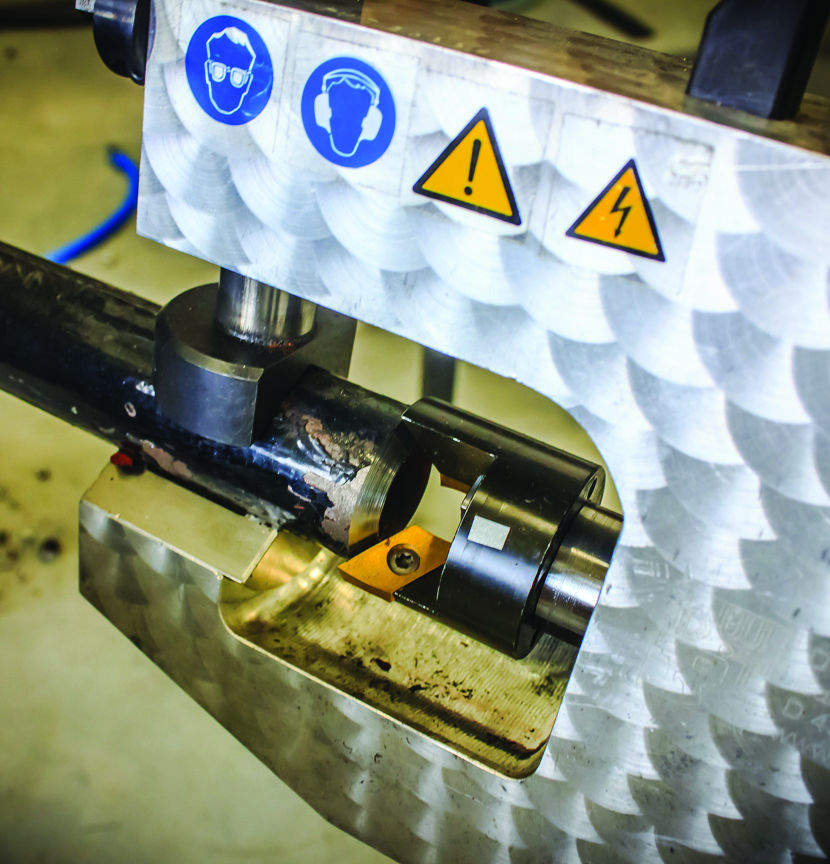

Das Gerät dient ausschließlich dazu Schweißkanten an Einzelrohren oder
Membranwänden zu fasen. Aufgrund der kleinen Baumaße ist es besonders
für die Rohrendenbearbeitung innerhalb von Membranwandöffnungen
geeignet. Das Gerät kann wahlweise mit einem pneumatischen oder
elektrischen Arbeitsmotor ausgerüstet werden.

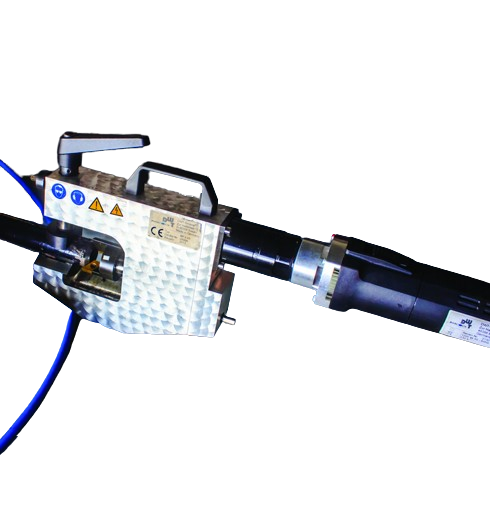

Neben der konventionellen Bauform, bei der der Motor und die Frässpindel
in einer Richtung angeordnet sind, wird das Gerät auf Wunsch mit einem
abgewinkelten Antrieb ausgestattet. Damit kann es auch in speziellen
Situationen eingesetzt werden, die eine besonders geringe Gesamtbaulänge
erfordern. Außerdem lässt sich das Vorschubhandrad je nach Einsatzfall
umsetzen.
Technische Daten:
Elektromotor:
Leistungsaufnahme: 1500 W
Spannung: 230 V
Leistung: 2,0 PS
Arbeitsbereich ID-AD: 12,5 - 63,5 mm
Spannbereich AD-AD: 20 - 63,5 mm
Max. Wandstärke: 15 mm
Vorschub: 25 mm
Gewicht: 9,6 kg mit Elektromotor
Schweißnahtform: 0° Bearbeitung, V (>&)> U-Naht,
Innensausdrehung
Materialien: Stahl, Edelstahl, Duplex, Legierungsstahl
Werkzeuge: Schneidmesser, TiN Wendeschneidplatten, Sondermesser
Schweißkanten an Einzelrohren und Membranwänden.
Spannbereich AD 20 - 63,5 mm
Wandstärke bis 15 mm
Antrieb Druckluft 6 bar
Luftverbrauch 0,96 m³/min
Daten
|
GEWICHT |
9,00 kg |
|---|---|
|
LÄNGE |
660,00 mm |
|
BREITE |
440,00 mm |
|
HÖHE |
120,00 mm |
|
Geräteart |
Rohranfasgerät |
|
Marke |
DWT |
|
Typ |
MF3-25 |
|
Antriebsart |
elektrisch |
|
Anwendungsbereich |
20,000 - 63,500 mm |
|
Spannung |
230,00 V |
